彈簧各部分名稱及尺寸關系

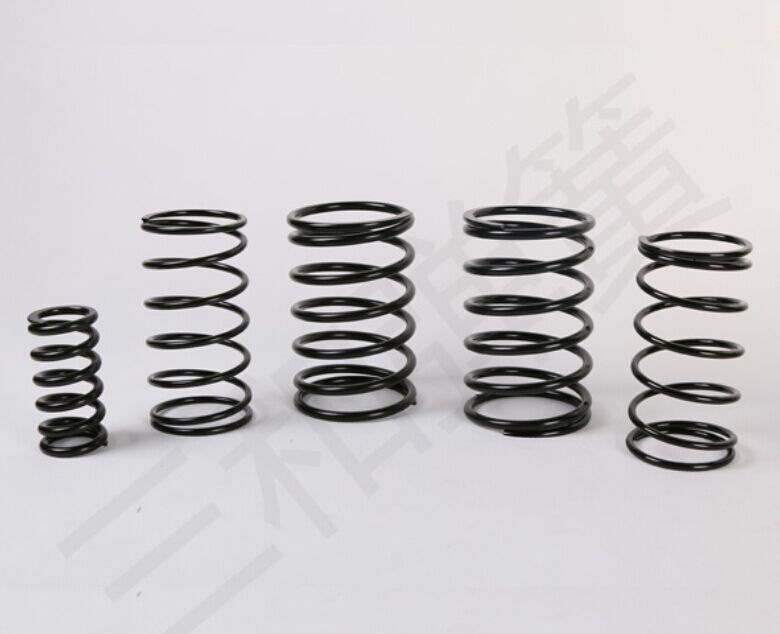

彈簧按受力性質，彈簧可分為拉伸彈簧、壓縮彈簧、扭轉彈簧和彎曲彈簧，按形狀可分為螺旋彈簧、碟形彈簧、環形彈簧、板彈簧、平面蝸卷彈簧以及扭桿彈簧等。普通圓柱螺旋彈簧由于制造簡單，且可根據受載情況制成各種型式，結構簡單，故應用最廣。

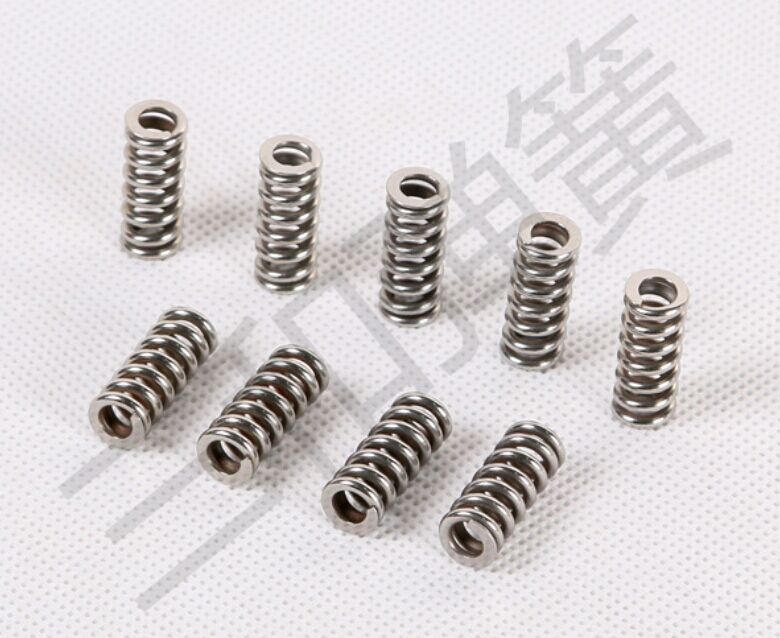

彈簧的制造材料一般來說應具有高的彈性極限、疲勞極限、沖擊韌性及良好的熱處理性能等，常用的有碳素彈簧鋼、合金彈簧鋼、不銹彈簧鋼以及銅合金、鎳合金和橡膠等。彈簧的制造方法有冷卷法和熱卷法。彈簧絲直徑小于8毫米的一般用冷卷法，大于8毫米的用熱卷法。有些彈簧在制成后還要進行強壓或噴丸處理，可提高彈簧的承載能力。

彈簧各部分名稱及尺寸關系:

（1）談彈簧絲直徑d:制造彈簧的鋼絲直徑。

（2）彈簧外徑D:彈簧的最大外徑。

（3）彈簧內徑D1：彈簧的最小外徑。

（4）彈簧中徑D2：彈簧的平均直徑。它們的計算公式為：D2＝（D＋D1）÷2＝D1＋d＝D－d

（5）t:除支撐圈外，彈簧相鄰兩圈對應點在中徑上的軸向距離成為節距，用t表示。

（6）有效圈數n:彈簧能保持相同節距的圈數。

（7）支撐圈數n2：為了使彈簧在工作時受力均勻，保證軸線垂直端面、制造時，常將彈簧兩端并緊。并緊的圈數僅起支撐作用，稱為支撐圈。一般有1.5T、2T、2.5T，常用的是2T。

（8）總圈數n1:有效圈數與支撐圈的和。即n1=n+n2.

（9）自由高H0:彈簧在未受外力作用下的高度。由下式計算：H0=nt+(n2-0.5)d=nt+1.5d(n2=2時)

（10）彈簧展開長度L：繞制彈簧時所需鋼絲的長度。L≈n1(ЛD2)2+n2(壓簧)L=ЛD2n+鉤部展開長度（拉簧）

（11）螺旋方向：有左右旋之分，常用右旋，圖紙沒注明的一般用右旋。

4．彈簧的規定畫法：

（1）在平行螺旋彈簧線的視圖上，各圈的輪廓線畫成直線。

（2）有效圈數在4圈以上的彈簧，可只畫出其兩端1～2圈（不含支撐圈）。中間用通過彈簧鋼絲中心的點畫線連起來。

（3）在圖樣上，當彈簧的旋向不作規定時，螺旋彈簧一律畫成右旋，左旋彈簧也畫成右旋，但要注明“左”字。

彈簧利用自身的變形產生力或儲存能量的機械零件。其主要功能有：①控制機械的運動，如內燃機中的閥門彈簧、離合器中的控制彈簧等。②吸收振動和沖擊能量，如汽車、火車車廂下的緩沖彈簧、聯軸器中的吸振彈簧等。③儲存及輸出能量作為動力，如鐘表彈簧、槍械中的彈簧等。④用作測力元件，如測力器、彈簧秤中的彈簧等。彈簧的載荷與變形之比稱為彈簧剛度，剛度越大，則彈簧越硬。
