什么是螺旋彈簧?
螺旋彈簧是指用彈簧鋼絲繞制成的螺旋狀彈簧。
螺旋彈簧類型較多,按外型可分為普通圓柱螺旋彈簧和變徑螺旋彈簧;按螺旋線方向可分為左旋彈簧和右旋彈簧。圓柱形螺旋彈簧結構簡單,制造方便,應用最廣,其特性線為直線,可作壓縮彈簧、拉伸彈簧和扭轉彈簧。當載荷大而徑向尺寸又有限制時,可將兩個直徑不同的壓縮彈簧套在一起使用,成為組合彈簧。變徑螺旋彈簧有圓錐螺旋彈簧、蝸卷螺旋彈簧和中凹形螺旋彈簧等。圓錐螺旋彈簧的緩沖性能較好,能承受較大載荷。蝸卷螺旋彈簧能儲存較多能量和承受較大載荷,但制造工藝較為復雜。中凹形螺旋彈簧的性能與圓錐螺旋彈簧相似,多用于坐墊和床墊等。彈簧鋼絲的載面有圓形和矩形等,以圓形截面最為常用
外型區分
螺旋彈簧類型較多,按外型可分為:
普通圓柱螺旋彈簧;
變徑螺旋彈簧。
按螺旋線方向可分為:
左旋彈簧;
右旋彈簧。
圓柱形螺旋彈簧,結構簡單,制造方便,應用最廣。其特性線為直線,可作壓縮彈簧、拉伸彈簧和扭轉彈簧。當載荷大而徑向尺寸又有限制時,可將兩個直徑不同的壓縮彈簧套在一起使用,成為組合彈簧。
圓柱螺旋壓縮彈簧的部位、名稱、規格:
1.簧絲直徑:d,表示彈簧的鋼絲直徑。
2.彈簧外徑:D0,表示彈簧的外直徑。
3.彈簧內徑:D1,表示彈簧的內直徑,D1=D-2d。
4.彈簧中徑:D2,表示彈簧的平均直徑,D2=D-d。
5.節距:t,除兩端支承圈外,表示相鄰兩圈的軸向距離。
6.有效圈數n、支承圈數n2和總圈數n1,為使壓縮彈簧工作時放置平穩、受力均勻,制造時會將彈簧兩端并緊且磨平。并緊磨平的部分只起支承作用,故為支承圈。支承圈有1.5、2、2.5圈三種,2.5圈用的最多。其余個圈保持相等的節距,稱為有效圈數。總圈數n1即為有效圈數n與支承圈數n2之和。
7.自由高度:H0,彈簧不受外力作用時的總高度,H0=nt+(n2-0.5)d。
8.展開長度:L,制造彈簧所用的坯料長度,L≈n1√(πD2)²+t²。
特性

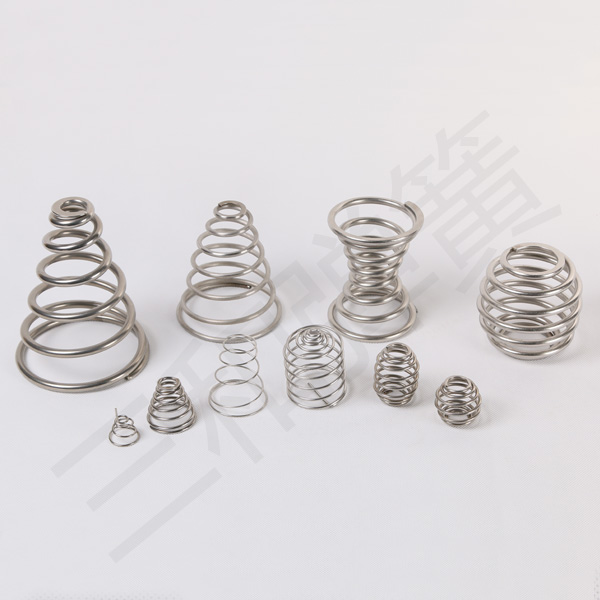

變徑螺旋彈簧分為:圓錐螺旋彈簧、蝸卷螺旋彈簧、中凹形螺旋彈簧。
圓錐螺旋彈簧的緩沖性能較好,能承受較大載荷。
蝸卷螺旋彈簧能儲存較多能量和承受較大載荷,但制造工藝較為復雜。
中凹形螺旋彈簧的性能與圓錐螺旋彈簧相似,多用于坐墊和床墊等。
彈簧鋼絲的載面有圓形和矩形等,以圓形截面最為常用。
螺旋彈簧即扭轉彈簧,是承受扭轉變形的彈簧,它的工作部分也是密繞成螺旋形。扭轉彈簧的端部結構是加工成各種形狀的扭臂,而不是勾環。扭轉彈簧常用于機械中的平衡機構,在汽車、機床、電器等工業生產中廣泛應用。
