一種彈簧結構的制作方法

2020-8-17 9:14:43

跳跳虎 anmaisi6.com
分享
  • 分享到微信
  本實用新型屬于機械器件領域,尤其涉及一種彈簧結構。

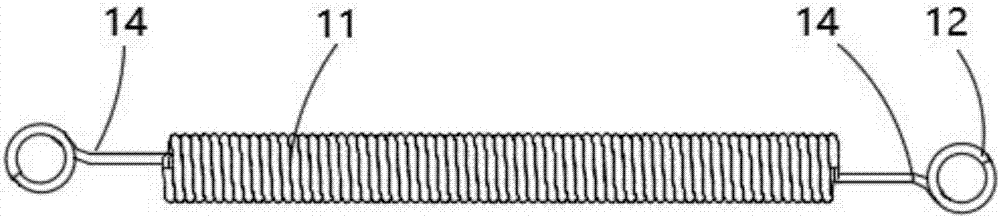

 彈簧的主視圖

  背景技術:

  彈簧是一種利用彈性來工作的機械零件。其能夠在外力作用下發生形變,在外力消失后又能夠回復原狀,因而在工業制造業中發揮著非常重要的作用。隨著工業制造業的快速發展,作為基礎零件之一的彈簧就更加需要不斷的改進,才能夠適應國家工業的快速發展。此外,彈簧產品質量的提高也是機械設備更新換代的需要和配套主機性能提高的需要,因此提高彈簧的質量已經成為一個非常重要的問題。

  傳統的拉伸彈簧通常由彈簧本體,以及彈簧本體兩端伸出的部分構成的固定結構組成。在使用時,拉伸彈簧兩端的固定結構分別固定在兩個施力端,通過固定結構將力傳導到彈簧本體上。

  傳統的拉伸彈簧的固定結構通常直接由彈簧本體的兩端的彈性材料通過彈簧機壓成,這樣制造方式在成型時彈簧機會對彈簧造成損傷,因而影響彈簧的強度。這種損傷一般出現在彈簧本體和固定結構連接處的折彎部分,不易檢測。在彈簧經過多次的拉伸后,彈簧本體與其端部的固定結構容易斷裂,使得彈簧失效,從而影響整個機器主體的正常運行。

  技術實現要素:

  本實用新型提供一種彈簧結構,旨在解決現有彈簧的彈簧本體與其端部的固定結構容易斷裂,使得彈簧失效的問題。

  本實用新型是這樣實現的,一種彈簧結構,其特征在于,包括彈簧本體,以及設于彈簧本體端部的固定結構;

  所述固定結構與所述彈簧本體間通過一連接結構相連,所述連接結構使所述固定結構與所述彈簧本體間在彈簧本體拉伸時形成多個受力點或受力面,所述連接結構為卡接結構,所述卡接結構包括設于所述固定結構上、可與所述彈簧本體的螺旋外形相配合的螺旋結構;所述螺旋結構旋入所述彈簧本體形成卡接結構。

  進一步的,所述卡接結構包括設于彈簧本體末端的收口結構,以及設于所述固定結構一端的擋塊;

  所述擋塊被所述收口結構限制在所述彈簧本體內;

  所述固定結構的另一端伸出所述收口結構。

  更進一步的,所述收口結構為逐漸收縮的錐形結構或弧形結構;所述擋塊具有與所述收口結構相契合的錐形或弧形外形。

  進一步的,所述卡接結構還包括一套蓋結構,所述套蓋結構套設于所述卡接結構的外部,以進行卡緊。

  本實用新型的彈簧結構包括彈簧本體,設于彈簧本體端部的固定結構,以及設于彈簧本體和固定結構之間的連接結構。連接結構使得固定結構和彈簧本體之間在拉伸時形成多個受力點或受力面,因此彈簧本體和固定結構的結合更加牢固可靠,也避免了現有技術的彈簧在加工成型的過程中容易出現損傷從而影響彈簧的性能,使彈簧存在失效風險的問題,使用更加穩定可靠。

  附圖說明

  圖1是現有技術提供的彈簧的主視圖;

  圖2是現有技術提供的彈簧的俯視圖;

  圖3是本實用新型提供的彈簧結構的一個實施例;

  圖4是圖3中連接結構的放大圖;

  圖5是另一種實施方式中的連接結構的示意圖;

  圖6是圖5中固定結構和螺旋結構的透視圖;

  圖7是本發明的圖5中的連接結構與套蓋結構配合的示意圖;

  圖8是圖7中的局部剖視圖。

  具體實施方式

  為了使本實用新型的目的、技術方案及優點更加清楚明白,以下結合附圖及實施例,對本實用新型進行進一步詳細說明。應當理解,此處所描述的具體實施例僅僅用以解釋本實用新型,并不用于限定本實用新型。

  本實用新型解決技術問題所述采用的方式是:通過一連接結構使彈簧本體與設置在其端部的固定結構能在拉伸時形成多個受力點或受力面;通過這種方式使彈簧的性能更加可靠、減小了彈簧本體與其端部的固定結構斷裂的可能。

  如圖1和圖2所示,現有技術中彈簧的固定結構12是直接由構成彈簧主體 11兩端的彈性材料通過彈簧機彎折而成的,在彈簧機對其進行彎折的過程中,會使得彈簧出現損傷,特別是在靠近彈簧主體11的第一折彎處13和靠近固定結構12的第二折彎處14,這兩個折彎處因其彎折程度較大,在使用彈簧機成型的過程中容易出現彈簧成型頭壓傷彈簧本體的情況。這種壓傷很難檢測出來,且會對彈簧的性能造成很大的影響,容易使得彈簧在使用時出現失效的問題,從而影響整個機器的運作。

  如圖3所示,本實用新型的彈簧結構包括彈簧本體21,設于彈簧本體21 端部的固定結構22;固定結構22和彈簧本體21之間通過連接結構23相連,連接結構23能夠使得固定結構22和彈簧本體21之間在彈簧拉伸時形成多個受力點或者受力面。連接結構23可為焊接結構或卡接結構。

  作為本實用新型的一個實施例,連接結構23可為卡接結構,包括設于彈簧本體21末端的收口結構231,以及設于固定結構22一端的擋塊232。收口結構 231由彈簧本體21的端部的彈性材料逐漸向內收縮形成,擋塊232被彈簧本體21形成的收口結構231限制在彈簧本體內。固定結構22的另一端伸出收口結構231,形成固定結構22的對外連接端。

  收口結構231的每一匝彈簧都可以和擋塊232形成一個接觸面,因而在彈簧本體21被拉伸時能夠在固定結構22和彈簧本體21之間形成若干個受力面,從而使得彈簧本體21和固定結構22之間的連接較為穩定可靠,不會像現有技術中的彈簧一樣,彈簧主體11和固定結構12之間只通過一匝彈簧本體11彎折來連接彈簧本體11和固定結構22,因而避免了現有技術的彈簧容易失效的問題。固定結構22的對外連接端可設置為勾形或者環形,也可根據需要設置為其他形狀,優選為勾形,以使得固定結構22的彎折較為平緩,減少彎折過程對固定結構22造成的損傷。

  本實施例中固定結構22的粗細可根據需要選用,因而不會出現像現有技術中使用彈簧的本體材料來制作固定結構22,所造成固定結構22只能和彈簧本體21的材料粗細保持一致的問題,可以根據需要選用較粗或較細的材料制作固定結構22,更加實用。擋塊232可以使用金屬鈍化機直接在固定結構22的端部打出,也可使用焊接的方式,將擋塊232焊接在固定結構22的端部。

  作為本實施例的一個改進,收口結構231為逐漸收縮的錐形結構或弧形結構,同時擋塊232具有與收口結構231相契合的錐形或弧形外形,通過這種設計,可以使得收口結構231和擋塊232之間的接觸更加充分,受力面積更大,因而固定效果更加理想。

  作為本實用新型的一個實施例,連接結構23為卡接結構,具體包括設于固定結構22上的孔結構,彈簧本體21端部伸出的彈性材料穿過孔結構,并固定在孔結構上形成卡接結構。本實施例中孔結構也可為環結構或其他能發揮類似功能的結構。

  作為本實施例的一個改進,固定結構22至少設置有兩個孔結構或者環結構,彈簧本體21端部伸出的彈性材料穿過這兩個孔結構或環結構并固定,能夠更好的實現連接。

  如圖5和圖6所示,作為本發明的一個實施例,連接結構23為卡接結構時還可以是另外一種具體結構,包括設于固定結構22上,可與彈簧本體21的螺旋外形相配合的螺旋結構234。螺旋結構234的外表面設有與彈簧本體21的內側表面螺紋形狀相配合的螺牙,中心軸線處開口通孔以穿設在固定結構上。固定機構22的端部設有擋塊232,防止螺旋結構234從固定結構22上滑落。通過彈簧本體21內部的螺紋和螺旋結構234的螺牙相配合,可以使得螺旋結構 234能夠將彈簧本體21固定在固定結構22上。

  如圖7和圖8所示,作為本實施例的一個優化,連接結構23還包括套蓋結構233,套蓋結構233套設于卡接結構的外部。套蓋結構233與螺旋結構234 相互配合,共同起到將彈簧主體21固定到固定結構22上的目的。彈簧主體21 受到拉伸時會發生形變,因而與螺旋結構234相配合部分的彈簧主體21也會有形變的趨勢,此時套蓋結構233可以將連接彈簧主體21壓緊在螺旋結構234 上,從而使得彈簧主體21內側表面的螺紋與螺旋結構234的螺牙形成緊密配合,限制與螺旋結構234相配合的彈簧主體21的形變,使得彈簧主體21不會因為形變與螺旋結構234配合不牢而滑落,從而連接結構能夠保持穩固。

  作為本實用新型得一個實施例,連接結構23為焊接結構,焊接結構包括多個焊接點,且焊接點均勻的分布于彈簧端部的圓周上,這樣可以使得拉伸時彈簧本體21和固定結構22之間能夠形成多個受力點,且這些受力點均勻的分布在圓周上,因而連接結構23的連接效果更加穩定理想。

  作為本實施例的一個優化,焊接結構的焊接點至少分布于兩匝彈簧圈上,以使焊接更加的牢固可靠。

  本實用新型的彈簧結構包括彈簧本體,設于彈簧本體端部的固定結構,以及設于彈簧本體和固定結構之間的連接結構,設置連接結構使得固定結構和彈簧本體之間在拉伸時形成多個受力點或受力面,因此彈簧本體和固定結構的結合更加牢靠,也避免了直接使用彈簧本體兩端的彈性材料通過彈簧機壓折形成固定結構所對彈簧造成的損傷,因此彈簧的性能更加可靠,不容易發生失效。

  以上所述僅為本實用新型的較佳實施例而已,并不用以限制本實用新型,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型的保護范圍之內。

  技術特征:

  1.一種彈簧結構,其特征在于,包括彈簧本體,以及設于所述彈簧本體端部的固定結構;

  所述固定結構與所述彈簧本體間通過一連接結構相連,所述連接結構使所述固定結構與所述彈簧本體間在彈簧本體拉伸時形成多個受力點或受力面,所述連接結構為卡接結構,所述卡接結構包括設于所述固定結構上、可與所述彈簧本體的螺旋外形相配合的螺旋結構;所述螺旋結構旋入所述彈簧本體形成卡接結構。

  2.如權利要求1所述的彈簧結構,其特征在于,所述卡接結構包括設于彈簧本體端部的收口結構,以及設于所述固定結構一端的擋塊;

  所述擋塊被所述收口結構限制在所述彈簧本體內;

  所述固定結構的另一端伸出所述收口結構。

  3.如權利要求2所述的彈簧結構,其特征在于,所述收口結構為逐漸收縮的錐形結構或弧形結構;所述擋塊具有與所述收口結構相契合的錐形或弧形外形。

  4.如權利要求1所述的彈簧結構,其特征在于,所述卡接結構還包括一套蓋結構,所述套蓋結構套設于所述卡接結構的外部,以進行卡緊。

  技術總結

  本實用新型適用于機械器件領域,提供了一種彈簧結構,包括彈簧本體,設于彈簧本體端部的固定結構,以及設于彈簧本體和固定結構之間的連接結構。設置連接結構可以使得固定結構和彈簧本體之間在拉伸時能夠形成多個受力點或受力面,因此彈簧本體和固定結構的結合更加穩定可靠,避免了直接通過彈簧機壓折彈簧本體兩端的彈性材料來制作固定結構所對彈簧造成的損傷,從而使得彈簧結構的性能更加穩定可靠,不容易發生失效。
